Системы утилизации тепла и когенерационные установки

ООО «Техэкспо» поставляет системы утилизации тепла (СУТ) для дизельных и газопоршневых электростанций номинальной мощностью от 120 до 2500 кВт. Основной элемент системы -  тепловой модуль (ТМ), также называемый блоком утилизации тепла (БУТ): он утилизирует тепло от электростанции и через сборный тепловой пункт выдает его потребителю. Объединение СУТ с системой охлаждения ДГУ и ГПУ (радиаторы охлаждения, насосы, обвязка) обеспечивает тепломеханическую систему объекта.

Оснащение двигателей внутреннего сгорания системой утилизации тепла позволяет увеличить КПД электроагрегатов до 80%.

Согласно требованиям Приложения №2 к Приказу Минэнерго РФ от 16.12.2002 N 448 "Об утверждении нормативных актов, необходимых для реализации Правил пользования газом и предоставления услуг по газоснабжению в Российской Федерации" технологическое оборудование, использующее в качестве топлива природный газ с температурой дымовых газов более 200°С, должно быть оснащено теплоутилизаторами.

Цены на варианты тепловых модулей для дизельных и газопоршневых электростанций:

Тепловой модуль ТММ-ТМ.1350 для дизель-генераторной установки на базе двигателя MTU-12 V 4000 G21R мощностью 1100 кВт за 3,5 млн рублей.

  • Расход выхлопных газов – 13 680 м3/ч;
  • Температура выхлопных газов - 457 °С;
  • Максимальный отвод тепла от дымовых газов при максимальной загрузке и понижении температуры после УТГ до 120 °С составит порядка 744 кВт;
  • Суммарный отвод тепла от охлаждающей жидкости составит 600 кВт;

ТМ разбит на три узла внутри контейнера:

ТММ-ТМВВ.600 (тепловой модуль водоводяной), включающий в свой состав УТА (утилизатор антифриза) в полной обвязке;

ТММ-ТМВГ.750 (тепловой модуль водогазовый), включающий в свой состав УТГ (утилизатор выхлопных газов) в полной обвязке;

Шкаф автоматического управления (контроль температуры, уровня воды и давления в УТГ и УТА, запуск и останов СУТ);

Тепловой модуль утилизации тепла выхлопных газов и контура охлаждения двигателя дизельной электростанции 1000 кВт с двигателем Cummins КТА50-G3: ТММ-ТМ.1350 за 6,3 млн рублей.

  • Расход дымовых газов – 5915 кг/час;
  • Температура выхлопных газов – 520 °С;
  • Максимальный отвод тепла от дымовых газов при максимальной загрузке двигателя и понижении температуры после УТГ до 150 °С составит порядка 733 кВт;
  • Наименование теплового модуля утилизации выхлопных газов: ТММ-ТМВГ.750;
  • Суммарный отвод тепла от охлаждающей жидкости составит примерно 600 кВт;
  • Наименование теплового модуля утилизации тепла антифриза: ТММ-ТМВВ.600;

Тепловой модуль ТММ-ТМ.1350 в составе двух ТММ-ТМВГ.750 и двух ТММ-ТМВВ.600 со шкафами управления.

Два тепловых модуля ТММ-ТМ.650 для газопоршневой установки мощностью 526 кВт на базе двигателя Perkins 4008-З0TRS2 за 4,7 млн рублей.

  • Расход выхлопных газов на двигателе при 100% загрузке -105 м3/ мин;
  • Температура выхлопных газов - 485 °С;
  • Максимальный отвод тепла от выхлопных газов при максимальной загрузке ГПУ и понижении температуры после УТГ до 120 °С составляет 338 кВт;

Тепловой модуль ТММ-ТМ .650 – 2 штуки.

Хотите приобрести СУТ или рассчитать цены на когенерацию - пишите запрос на

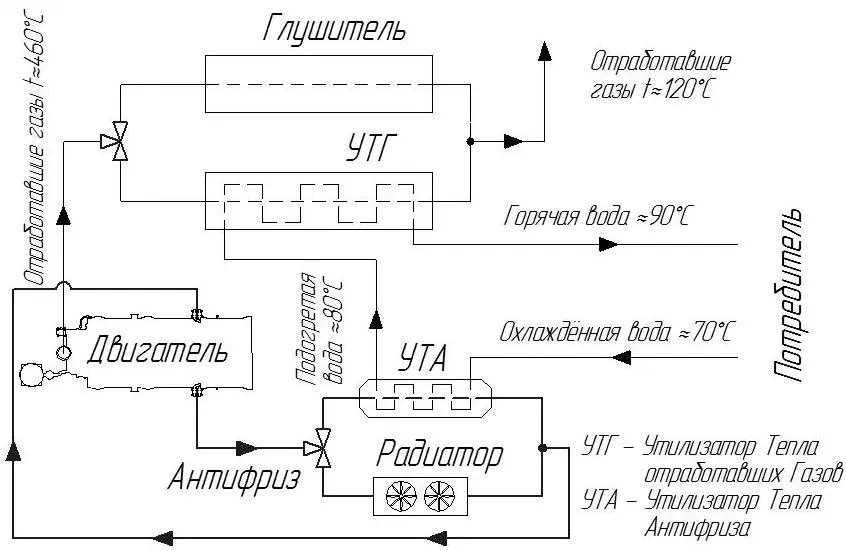

Тепловая схема утилизации с раздельными тепловыми модулями

Тепловая схема с раздельными тепловыми модулями



Тепловая схема утилизации с последовательным проходом антифриза через ТМВГ и ТМВВ

Тепловая схема с последовательным проходом антифриза через ТМВГ и ТМВВ



Затраты на установку систем утилизации тепла

Пример расчета ТЭО на основе теплового модуля для газопоршневой установки эл. мощностью 1 165 кВт:

Максимальная тепловая мощность = 1 350 кВт;

Средняя тепловая мощность = 1010 кВт  - при загрузке ДВС на 75%;

Средняя годовая наработка СУТ = 3 000 часов – при длительности отопительного сезона 200 дней и ежедневной работе ДВС по 15 часов;

Стоимость выработки 1 кВтч тепла на котельной = 0,56 руб. с НДС – при стоимости газа 5 руб за 1 нм3

Годовая выработка тепла на СУТ = 1010 кВт * 3 000 = 3 030 000 кВтч;

Таким образом, годовая экономия составит: 0,56 * 3 030 000 = 1 697 000 руб.;

Стоимость данного теплового модуля составляет порядка 3 300 000 руб., срок окупаемости - 2 года.



Пример расчета для дизель-генераторной установки мощностью 800 кВт

При утилизации тепла с дизель-генераторной установки срок окупаемости получается в 5 раза быстрее, т.к. стоимость выработки тепла на котельной, работающей на дизельном топливе, выше в 5 раз, чем на газовой котельной.

При выработке 1 кВтч эл/эн утилизируется около 1,15 кВтч тепла, что составляет чуть меньше, чем 1 МКал (0,001ГКал).

Средняя годовая загрузка генераторных станций обычно не превышает 5000 – 8000 часов. Обычно годовая наработка ТМ составляет от 4000 часов.

Электрическая мощность ДГУ - 800 кВт; Годовая загрузка ДГУ - 6000 часов;

Отопительный период - с октября по май (8 мес.);

Тогда годовая выработка тепла - 4000  часов

Годовая выработка тепла - 2760000 кВтч

Итоговая годовая экономия:

2 760 000 * 2,92 = 8 060 000 руб. - в сравнении с выработкой тепла на дизельной котельной;

2 760 000 * 1,03 = 2 840 000 руб. - в сравнении с выработкой тепла на угольной котельной.



Стоимость тепла при его выработке на различных видах топлива:



стоимость выработки, руб.

Топливо

1 кВтч

1 МВтч

1 МКал

1 ГКал

природный газ

0,56

559

0,65

650

пропан-бутан (СУГ)

2,41

2 408

2,80

2800

дизель

2,92

2 923

3,40

3400

уголь

1,03

1 032

1,20

1200

приобретение из теплосети

0,95

946

1,10

1100



В состав теплового модуля входят:

  • Утилизатор тепла антифриза (УТА)
  • Утилизатор тепла уходящих газов (УТГ) - также называемый «котел-утилизатор»
  • Байпасный трубопровод
  • Переключатель потоков дымовых газов (в едином корпусе либо в составе двух заслонок с единым электроприводом и рычажным механизмом)
  • Рамное основание
  • Трубопроводная обвязка утилизаторов по трассам антифриза и сетевого теплоносителя
  • Комплект КИПиА
  • Шкаф автоматического управления



Во время работы двигателя внутреннего сгорания тепловая энергия утилизируется в ТМ следующим образом:

УТА снимает тепло антифриза двигателя – вместо охлаждения антифриза на радиаторе охлаждения (градирне) антифриз отдает свою тепловую энергию на нагрев воды потребителя.

УТГ снимает тепло с уходящих выхлопных газов двигателя: температура уходящих дымовых газов на выходе из двигателя составляет порядка 550 °С, температура газов на выходе из УТГ составляет 120 - 180 °С. Данное понижение температуры позволяет обеспечить нагрев воды потребителя.



Варианты исполнения тепловых модулей

Тепловой модуль полной заводской готовности

Срок изготовления — от 1,5 месяцев

Полный тепловой модуль утилизирует все тепло, вырабатываемое ДВС. В состав входят все узлы подключения модуля к двигателю. Шкаф управления включен в объем поставки и позволяет утилизатору работать в автономном режиме. Назначение модуля - нагрев жидкого теплоносителя (вода, антифриз).

Тепловой модуль полной заводской готовности

Модель

Расход воды

Расход антифриза

Теплопроизводительность, кВтч

Теплопроизводительность, гКал

т/ч

м3/ч

т/ч

м3/ч

ТММ-ТМ.120

4,1

4,2

4,9

4,7

120

0,1032

ТММ-ТМ.200

6,9

7

8,2

7,9

200

0,172

ТММ-ТМ.300

10,3

10,5

12,3

11,9

300

0,258

ТММ-ТМ.400

13,7

14,1

16,5

15,8

400

0,344

ТММ-ТМ.500

17,1

17,6

20,6

19,8

500

0,43

ТММ-ТМ.600

20,6

21,1

24,7

23,7

600

0,516

ТММ-ТМ.800

27,4

28,1

32,9

31,6

800

0,688

ТММ-ТМ.1000

34,3

35,2

41,1

39,6

1000

0,86

ТММ-ТМ.1200

41,1

42,2

49,4

47,5

1200

1,032

ТММ-ТМ.1500

51,4

52,7

61,7

59,3

1500

1,29

ТММ-ТМ.2000

68,6

70,3

82,3

79,1

2000

1,72

ТММ-ТМ.2500

85,7

87,9

102,8

98,9

2500

2,15

Расход задан при температурном режиме сетевого теплоносителя (вода или антифриз) 70/95 и температуре отходящих газов после котла утилизатора – 120С

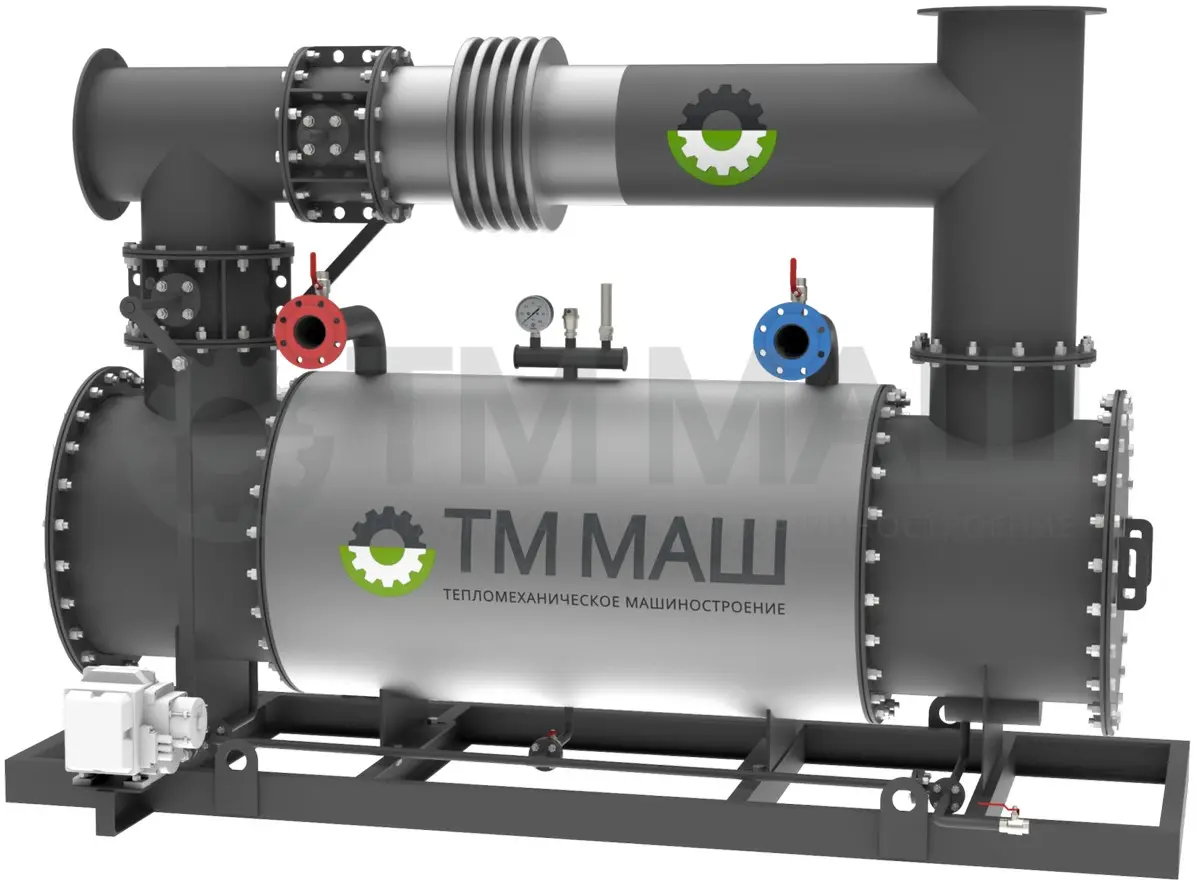

Тепловой модуль утилизации выхлопных газов

Срок изготовления —1 месяц.

Включает в свой состав котел-утилизатор и переключатель потока, установленные на общей раме, байпасную линию по газовыхлопу. ТМВГ отдельно от утилизатора антифриза обычно используется при компоновке когенерационной станции на разных этажах в здании энергоцентра (в таком случае ТМВГ обычно устанавливают на этаж выше, чем ДВС). Также разбивка полного теплового модуля на ТМВГ и ТМВВ происходит при компоновке когенерационной станции в блок-модульном исполнении.

Тепловой модуль утилизации тепла выхлопных газов

Модель

Расход воды

Расход антифриза

Теплопроизводительность, кВтч

Теплопроизводительность, гКал

т/ч

м3/ч

т/ч

м3/ч

ТММ-ТМВГ.100

5,7

5,9

6,9

6,6

100

0,086

ТММ-ТМВГ.200

11,4

11,7

13,7

13,2

200

0,172

ТММ-ТМВГ.300

17,1

17,6

20,6

19,8

300

0,258

ТММ-ТМВГ.400

22,9

23,4

27,4

26,4

400

0,344

ТММ-ТМВГ.500

28,6

29,3

34,3

33

500

0,43

ТММ-ТМВГ.600

34,3

35,2

41,1

39,6

600

0,516

ТММ-ТМВГ.800

45,7

46,9

54,9

52,7

800

0,688

ТММ-ТМВГ.1000

57,1

58,6

68,6

65,9

1000

0,86

ТММ-ТМВГ.1200

68,6

70,3

82,3

79,1

1200

1,032

ТММ-ТМВГ.1500

85,7

87,9

102,8

98,9

1500

1,29

В таблице указаны данные на жаротрубные котлы-утилизаторы. Аэродинамическое сопротивление котла-утилизатора не превышает 3 кПа. Расход задан при температурном режиме сетевого теплоносителя (вода или антифриз) 80/95 и температуре отходящих газов после котла утилизатора – 120С

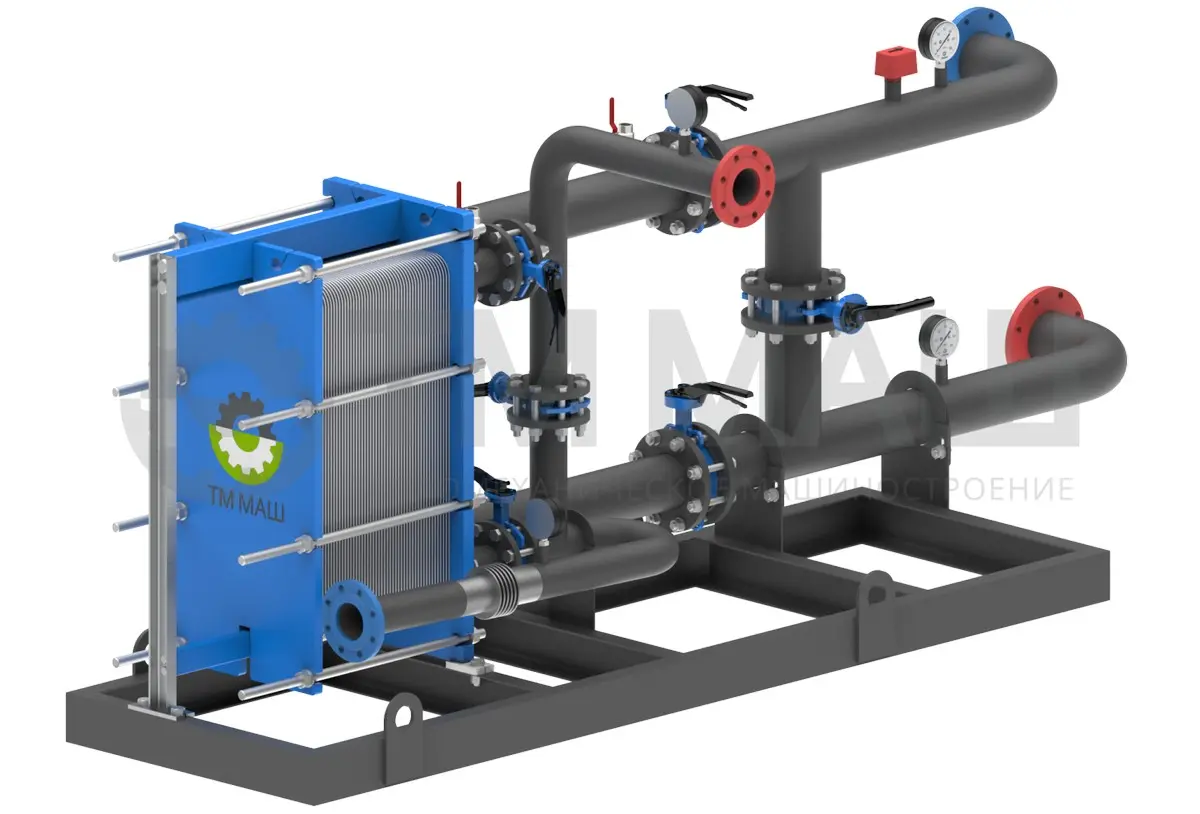

Тепловой модуль водо-водяной для утилизации тепла антифриза

Включает в свой состав утилизатор антифриза (УТА), трубопроводную обвязку, включающую трубопроводную арматуру и приборы КИПиА.

Тепловой модуль водо-водяной для утилизации тепла антифриза

Модель

Расход воды

Расход антифриза

Теплопроизводительность, кВтч

Теплопроизводи- тельность, гКал

т/ч

м3/ч

т/ч

м3/ч

ТММ-ТМВВ.100

8,6

8,8

10,3

9,9

100

0,086

ТММ-ТМВВ.200

17,1

17,6

20,6

19,8

200

0,172

ТММ-ТМВВ.300

25,7

26,4

30,9

29,7

300

0,258

ТММ-ТМВВ.400

34,3

35,2

41,1

39,6

400

0,344

ТММ-ТМВВ.500

42,9

44

51,4

49,4

500

0,43

ТММ-ТМВВ.600

51,4

52,7

61,7

59,3

600

0,516

ТММ-ТМВВ.800

68,6

70,3

82,3

79,1

800

0,688

ТММ-ТМВВ.1000

85,7

87,9

102,8

98,9

1000

0,86

ТММ-ТМВВ.1200

102,8

105,5

123,4

118,7

1200

1,032

ТММ-ТМВВ.1500

128,6

131,9

154,3

148,3

1500

1,29

Расход задан при температурном режиме сетевого теплоносителя (вода или антифриз) 70/80.
